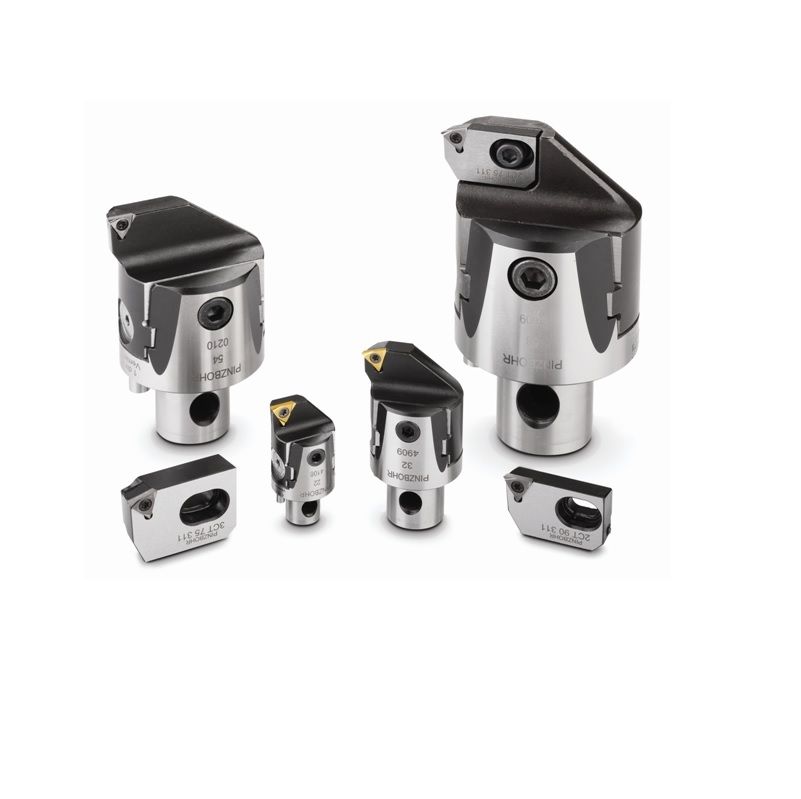

Cabezales de acabado PINZBOHR, 75° y 90°

Los cabezales de acabado se ajustan radialmente con una precisión de 0.002 mm Ø y pueden ser con un ángulo de ataque tanto de 75° como de 90°.

Estos cabezales, a través de diferentes modelos, cubren una gama de diámetros desde 24 mm hasta 220 mm. Asimismo todos ellos pueden seleccionarse con diferentes geometrías de plaquita.

Descripción

Características
  • Cabezal de mandrinar con una plaquita de corte para mandrinados de precisión.
  • 12 cabezales de mandrinar diferentes cubren una gama de diámetro desde 24 hasta 500 mm.
  • Asiento de plaquita integrado para cabezales de mandrinar tamaños 22, 27, 32, 42 y 54.
  • Cartuchos porta-plaquitas intercambiables para cabezales de mandrinar tamaños 68, 85, 100, 200, 300, 400 y 500.
  • Cabezales de mandrinar y cartuchos disponibles para diferentes geometrías de plaquita (CC.., CN.., TC.., TP.., WC.., etc).
  • Regulación micrométrica de precisión mediante ajuste radial con incrementos de 0.002 mm. en diámetro.
  • Ajuste axial de la corredera sobre el cuerpo que evita variación en el ajuste de la medida obtenida cuando se bloquea el cabezal.
  • Todos los cartuchos poseen regulación radial independiente sobre su propia corredera.
  • Cambio de geometría de plaquita o ángulo de aproximación simplemente cambiando el cartucho.

Descargar pdf técnico

Haz click aquí para descargar el archivo

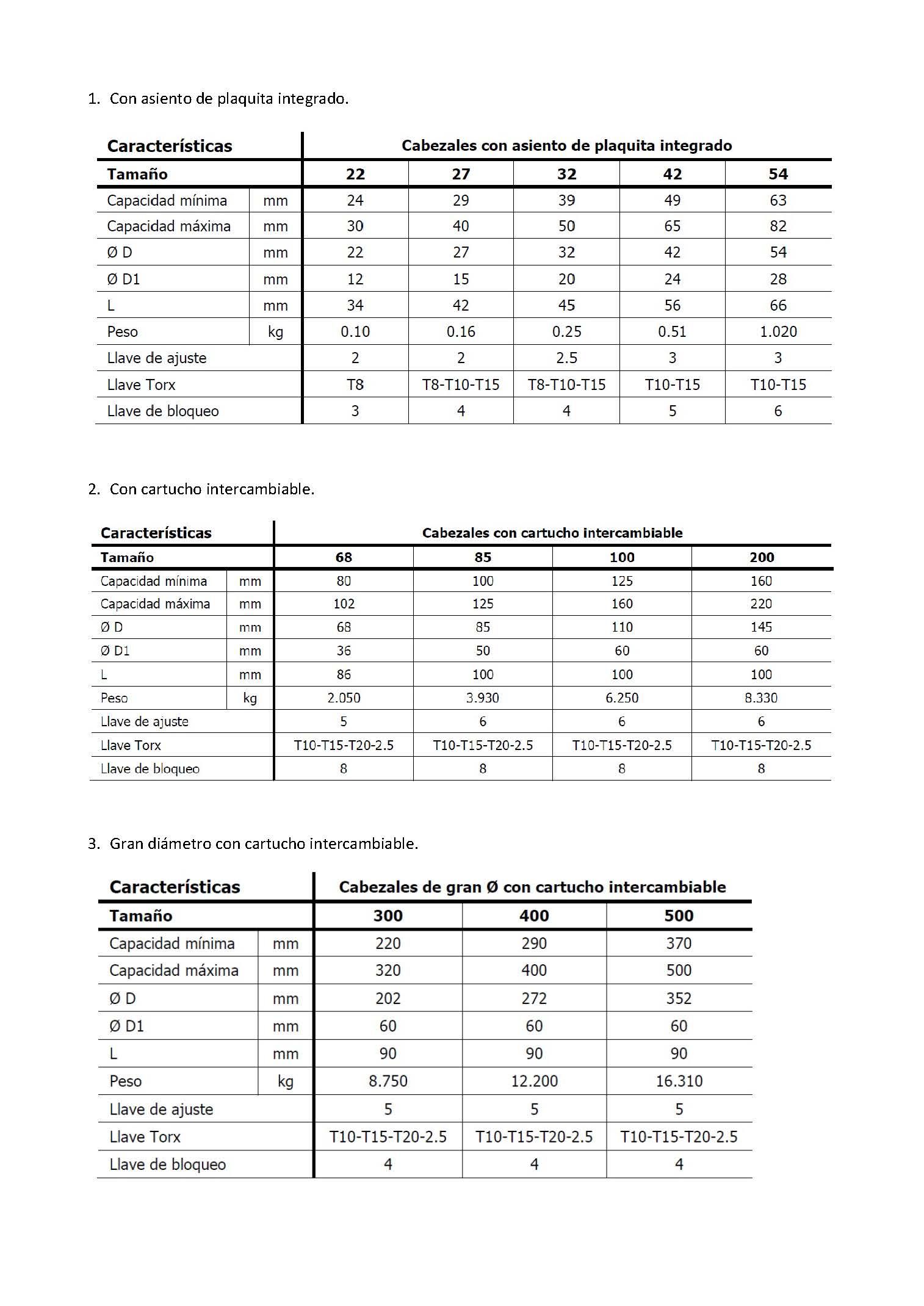

Datos técnicos

Cabezales de acabado PINZBOHR, 75° y 90°
