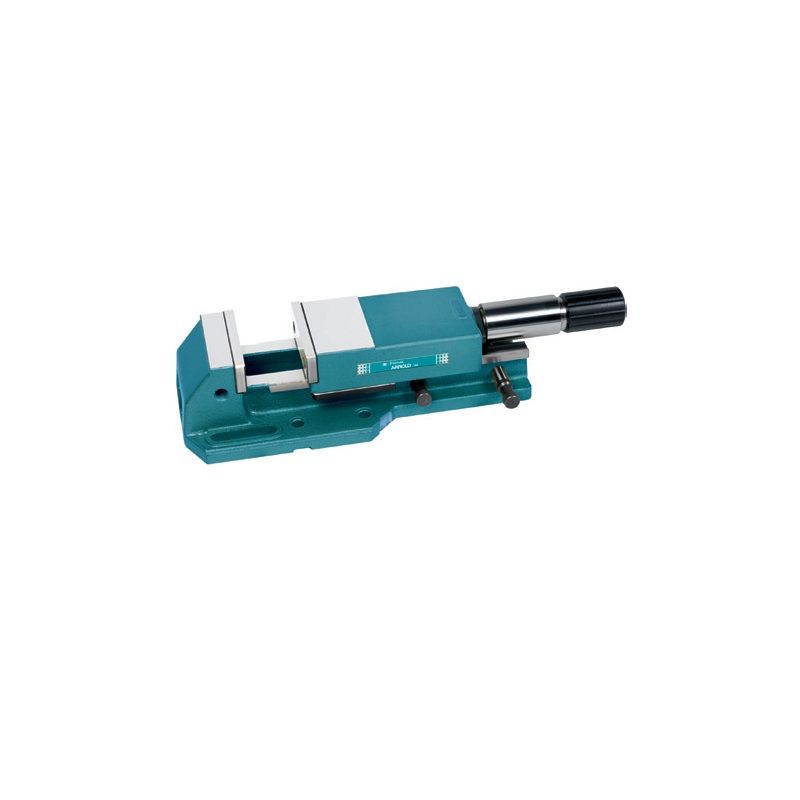

Mordaza ARNOLD, serie CLASSIC

Las mordazas ARNOLD CLASSIC de alta presión, consiguen una fuerza de amarre de hasta 80 kN.

Hay tres versiones de esta mordaza:

-Estándar: El amarre a la mesa de la máquina se realiza a través de orificios y ranuras longitudinales (se puede suministrar con base giratoria)

-Recta: Su figura estrecha posibilita su colocación una junto a otra, formando en paralelo un gran conjunto de amarres para piezas grandes.

-Recta en dos partes:

  • Idónea para piezas de gran tamaño.
  • Amarre de piezas encima de las guías o encima de la mesa.
  • Un tirante interior une las dos partes de la mordaza.

Descripción

Características
  • Exactitud de 0,01 mm en la repetibilidad de amarre.
  • Diseño monobloque: evita las deformaciones al realizarse la alta presión y confiere gran robustez.
  • La fuerza aportada por el husillo de alta presión se transmite a la pieza en el centro exacto de la boca de amarre, logrando un aprovechamiento de esa fuerza de un 100%.
  • Gran apertura, llegando hasta 375 mm y 845 mm en el caso del cuerpo en dos partes.
  • Fuerzas de amarre de 25/40/50/80 kN según tamaño.
  • Dotadas de un multiplicador mecánico de alta presión.
  • Regulador de potencia opcional.

Descargar pdf técnico

Haz click aquí para descargar el archivo

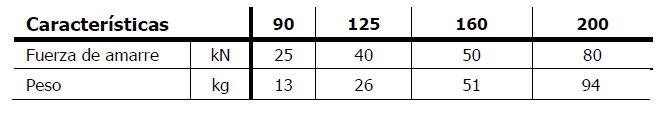

Datos técnicos

Mordaza ARNOLD, serie CLASSIC
