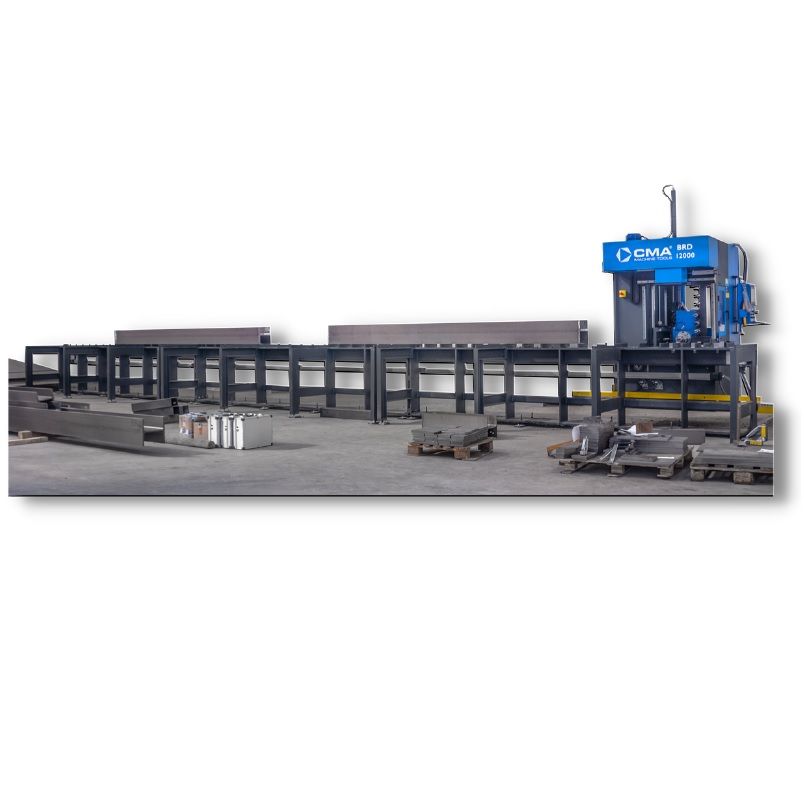

Centro de mecanizado CNC CMA, mod. BRD

El centro de mecanizado CNC BRD está diseñado para el taladrado, roscado y fresado en perfiles y vigas con un cabezal móvil en 3 ejes. Los tamaños de este modelo varían entre 12m o 16m de largo y 610mm o 1050mm de altura.

El rango de velocidad más óptimo para este modelo es de 50-3000 rpm, lo que permite hacer una rosca hasta M24 y perforar con un taladro completo hasta un máximo de 42mm.

En este modelo:

-Es posible utilizar brocas de HSS y brocas de carburo de alta velocidad.
-Puede procesar tanto piezas grandes como pequeñas.
-Puede trabajar en múltiples zonas.
-Tiene una carga/descarga de piezas fácil. Es simple de usar y programar.

Descripción

Características
  • Programación gráfica sencilla, incluida la función GoTo en modo manual.
  • Programación libre en DIN / ISO (comandos G), p. Ej. Para operaciones de fresado, fresado de roscas, uso de herramientas especiales como herramientas de desbarbado.
  • Interpolación de 2 ejes (X y Y), interpolación de 3 ejes (X, Y y Z) para fresado helicoidal.
  • Avance rápido Eje X = 30 m / min., Eje Y = 30 m / min.
Equipamiento estándar
  • Cabezal móvil en 3 ejes (X, Y, Z)
  • Cabezal, diseñado y fabricado en CMA, con lubricación interior (hasta 60bar) que permite trabajar con la última tecnología en herramientas.
  • Todas las operaciones son perfectamente programables usando un controlador de PC con software CNC propio.
  • El pórtico del husillo es guiado a lo largo de la mesa sobre guías lineales, templadas y montadas con precisión en el cuerpo de la máquina.
  • El portal del eje X es impulsado por un piñón cremallera helicoidal y los ejes Y y Z por un husillo de bolas.
  • Se puede programar para operaciones de taladrado, taladrado térmico, roscado, fresado y biselado.
  • Posee un pisón hidraulico que permite movimiento en X mientras la pieza está amarrada haciendo posible operaciones de fresado, taladrado por interpolación y marcado.
  • Posee un láser para la rápida detección del punto 0 de la pieza.

Descargar pdf técnico

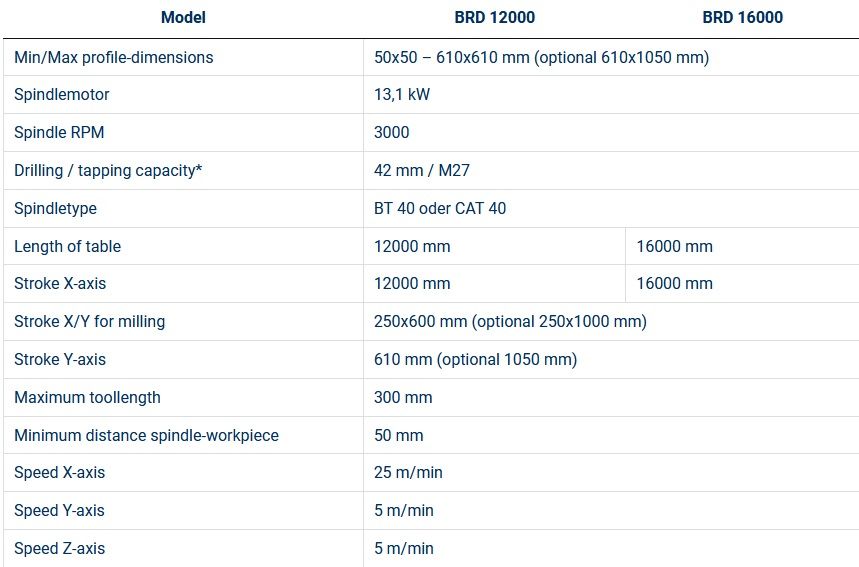

Datos técnicos

Centro de mecanizado CNC CMA, mod. BRD
