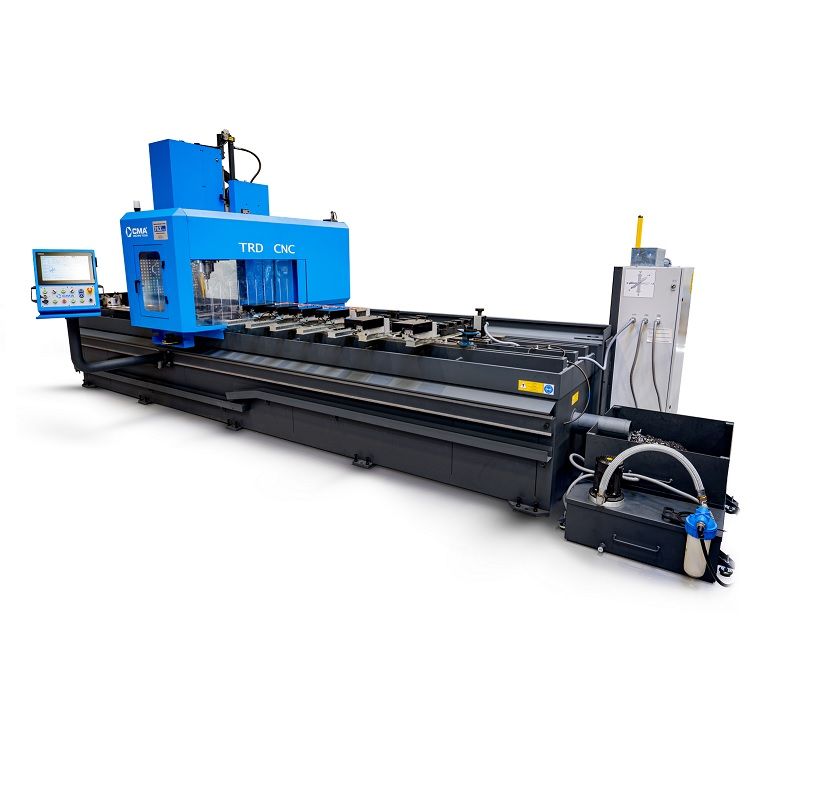

Centro de mecanizado CNC CMA, mod. 3RD

El centro de mecanizado CNC 3RD varía en tamaño de 3 m a 10.5 m de largo.

Este modelo es capaz de taladrar y fresar a alta velocidad piezas grandes en una configuración con menos reposicionamiento. El sistema de control de movimiento es el controlador CNC más avanzado disponible, lo que le proporciona la capacidad y flexibilidad tanto para sus aplicaciones de mecanizado grandes como para las pequeñas.

Las operaciones de taladrado, roscado y fresado se realizan mediante un cabezal con motor SERVO asíncrono de una potencia de 13’1 kW. El accionamiento del motor se transmite directamente a través de las poleas y la correa dentada. En función de la relación aplicada en la relación polea-correa, se obtiene un par específico y la velocidad máxima del giro del cabezal.

Hay 5 rangos diferentes de velocidad (2000-6000 rpm) para elegir. La sujeción de las herramientas en el husillo es sobre el cono BT40.

Descripción

Características
  • Programación gráfica sencilla, incluida la función GoTo en modo manual.
  • Programación libre en DIN / ISO (comandos G)
  • Interpolación de 2 ejes (X y Y), interpolación de 3 ejes (X, Y y Z) para fresado helicoidal.
  • Avance rápido Eje X = 30 m / min., Eje Y = 30 m / min.
Equipamiento estándar
  • Cabezal móvil en 3 ejes (X, Y, Z)
  • Cabezal, diseñado y fabricado en CMA, con lubricación interior (hasta 60bar) que permite trabajar con la última tecnología en herramientas.
  • Todas las operaciones son perfectamente programables usando un controlador de PC con software CNC propio.
  • El portal del husillo es guiado a lo largo de la mesa sobre guías lineales, endurecidas y montadas con precisión en el cuerpo de las máquinas.
  • El portal del eje X es impulsado por un piñón cremallera helicoidal y los ejes Y y Z por un husillo de bolas.
  • Se puede programar para operaciones de taladrado, taladrado térmico, roscado, fresado y biselado.
  • Posee un láser escáner de seguridad que permite trabajar en diferentes zonas.
  • Tornillo sin fin para la extracción de refrigerante y virutas.
  • Panel de control móvil sobre una guía lineal que permite moverse a lo largo de la máquina.

Descargar pdf técnico

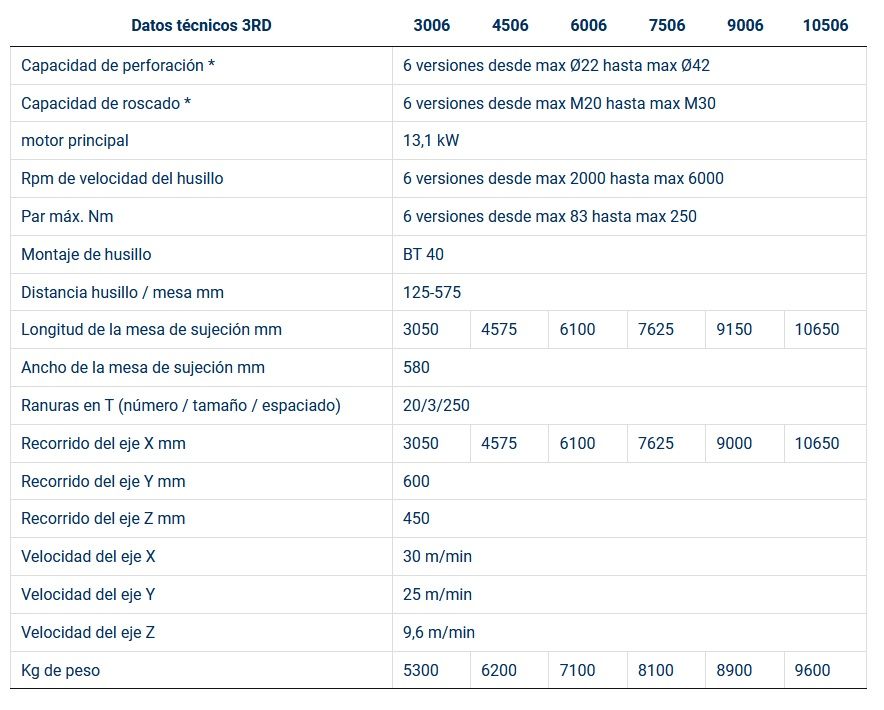

Datos técnicos

Centro de mecanizado CNC CMA, mod. 3RD
